Nickey44 お苦しみ簡易ビルドガイド

お苦しみにつき、簡単なビルドガイドのみになります。不明点などはお苦しみサーバ内のメンバーと協力しながら進めて下さい。(といいつつ自分も見守っています。)

Discord

Discord - Group Chat That’s All Fun & Games Discord is great for playing games and chilling with friends, or even building a worldwide community. Customize your own space to talk, play, and hang out.

※お苦しみ部屋はPrivateチャンネルになります。

Nickeyについて

あわせて読みたい

Nickey44 薄型無線分割キーボード - PotaMega - BOOTH 完全ワイヤレスなオーソリニアのロープロファイル分割キーボードです。 (詳細紹介記事) 「Nickey44」を設計した理由。理想の44キーと40%レイアウトの最適解を求めた開発記 ...

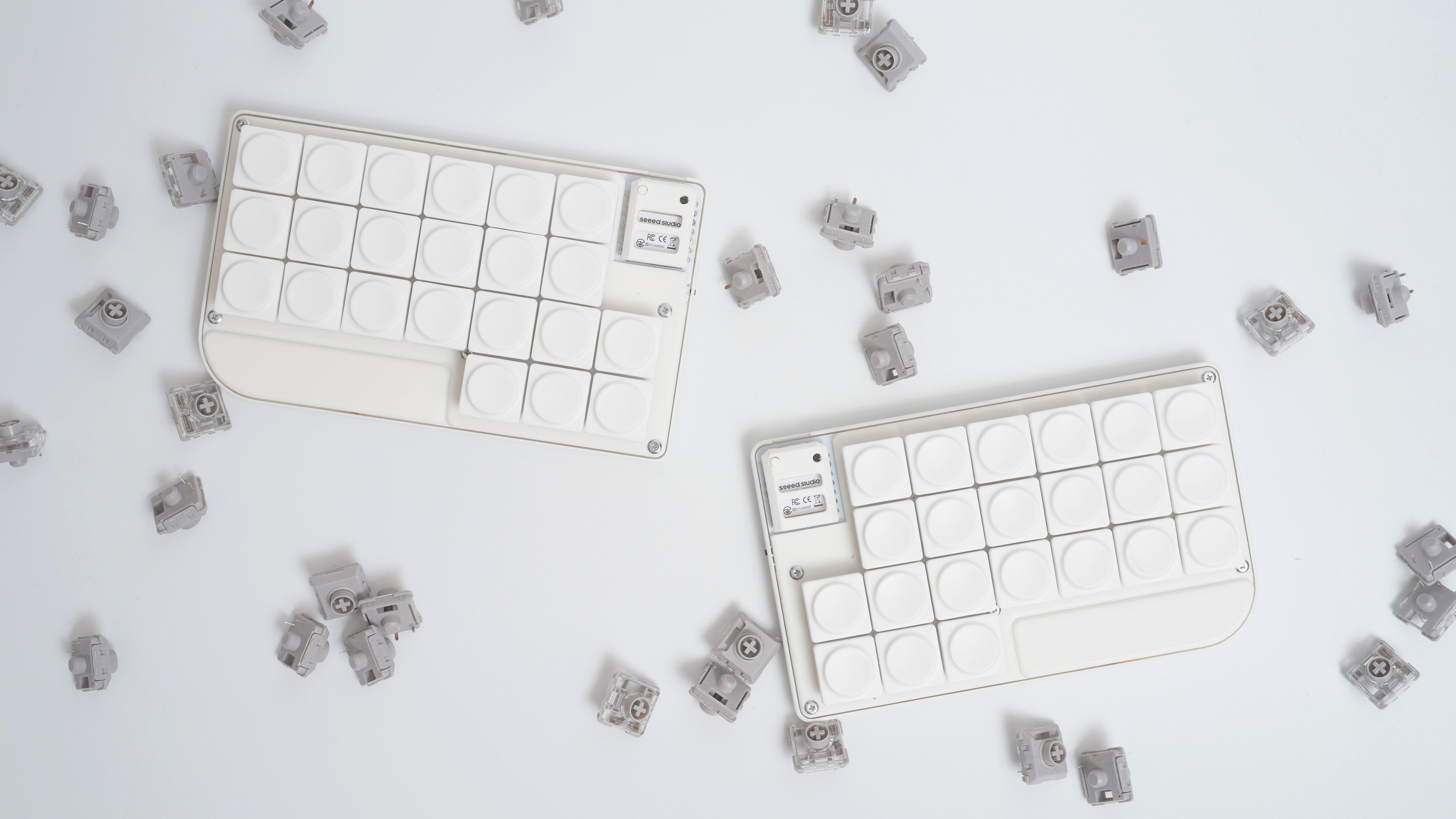

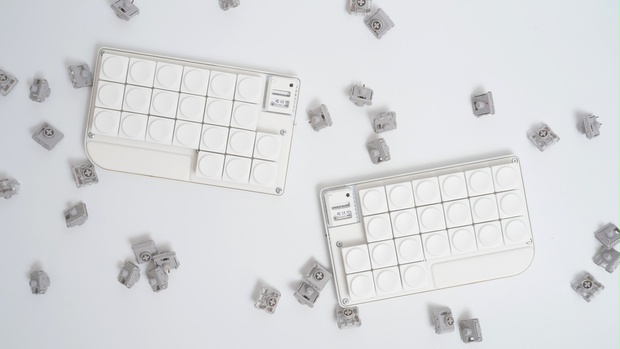

Nickeyは完全ワイヤレス分割キーボードです。 主な機能/特徴は以下になります。

• bluetooth対応
• オーソリニア配列(44キー)
• ロープロファイル
• ZMK firmware
• 薄型デザイン

部品一覧

部品名称	個数	入手先の例	備考
Nickey PCB 左右	1		標準で付属
JST 1.25mmソケット(メス)	2		標準で付属
XiaoBLE nrf52840	2
バッテリー 3.7V 200mAh 601040	2	https://amzn.to/4tGIAtD
お好みのキーキャップ (17mmピッチ)	44
お好みのキースイッチ (choc v2)	44
スペーサー丸 M2 4mm	10	https://shop.yushakobo.jp/products/a0800c2?variant=37665435123873
M2 ネジ 5mm	10
M2 ネジ 3mm	10
1N4148 ダイオード	44	https://shop.talpkeyboard.com/products/1n4148-%E3%83%80%E3%82%A4%E3%82%AA%E3%83%BC%E3%83%89-smd-100pcs
choc v2 ホットスワップソケット	44	https://shop.beekeeb.jp/products/kailh-choc-hotswap-sockets
JST 1.25mmコネクタ(オス)	2
熱収縮チューブ	2		JSTコネクタとバッテリ線の結合部に使うと安全です。
スライドスイッチ ISH-1260-HA-G	2	https://akizukidenshi.com/catalog/g/g115370/

部品に漏れや違いがあったらすみません。ご連絡頂けると嬉しいです。

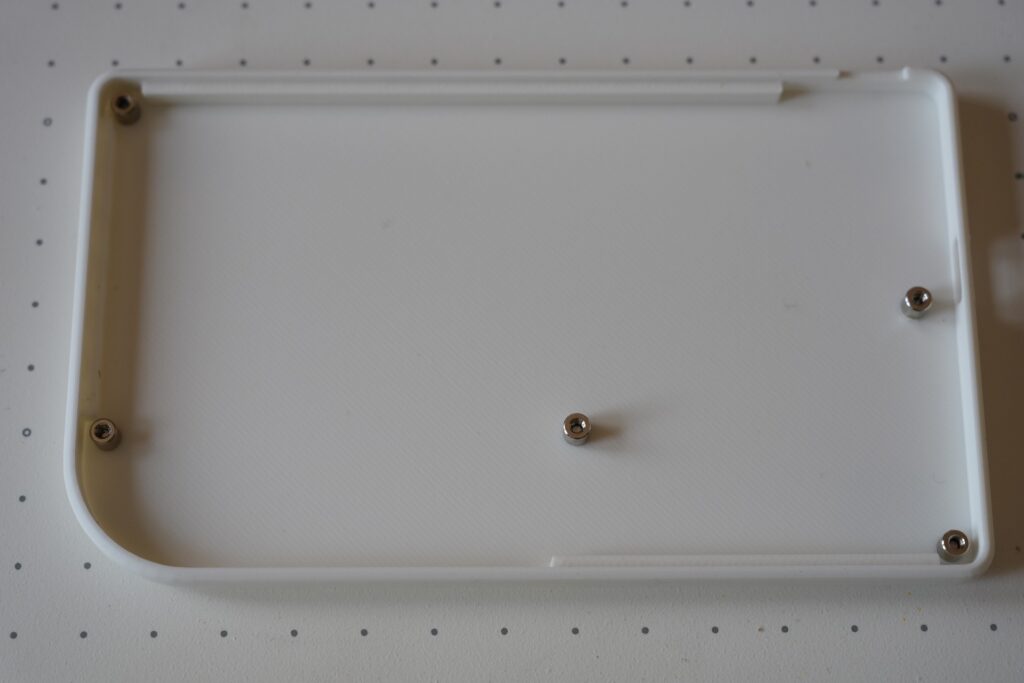

ケース

• ボトムケース x2
• トッププレート x2
• Xiaoカバー x2
• Xiaoリセットボタン x2
• 電源カバー x2

3Dモデル

GitHub

zmk-config-nickey/model at main · nixiy/zmk-config-nickey nickey. Contribute to nixiy/zmk-config-nickey development by creating an account on GitHub.

自分で印刷する方は上記のモデルを使用して下さい。印刷が上手くいかない場合は連絡頂けると嬉しいです。

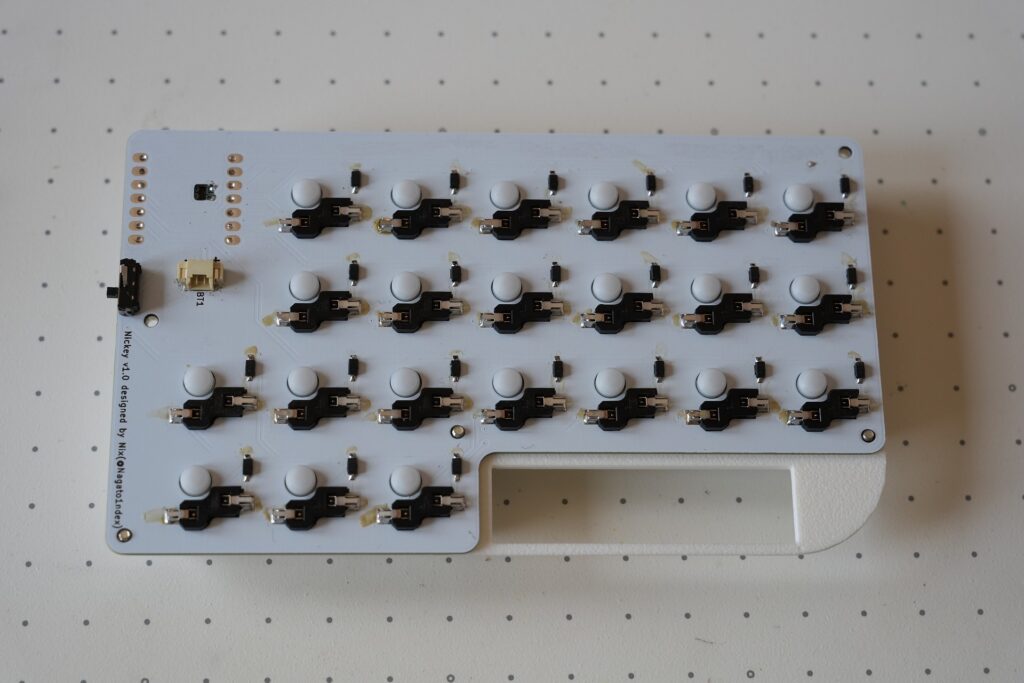

実装済み基板のサンプル

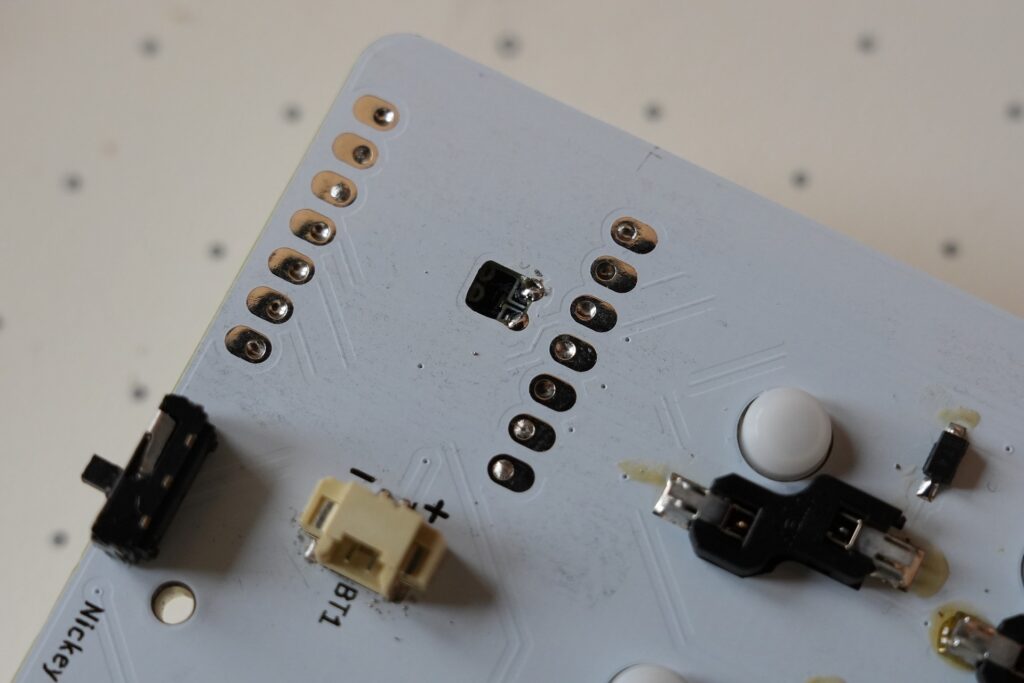

XiaoBLEは表に実装して下さい

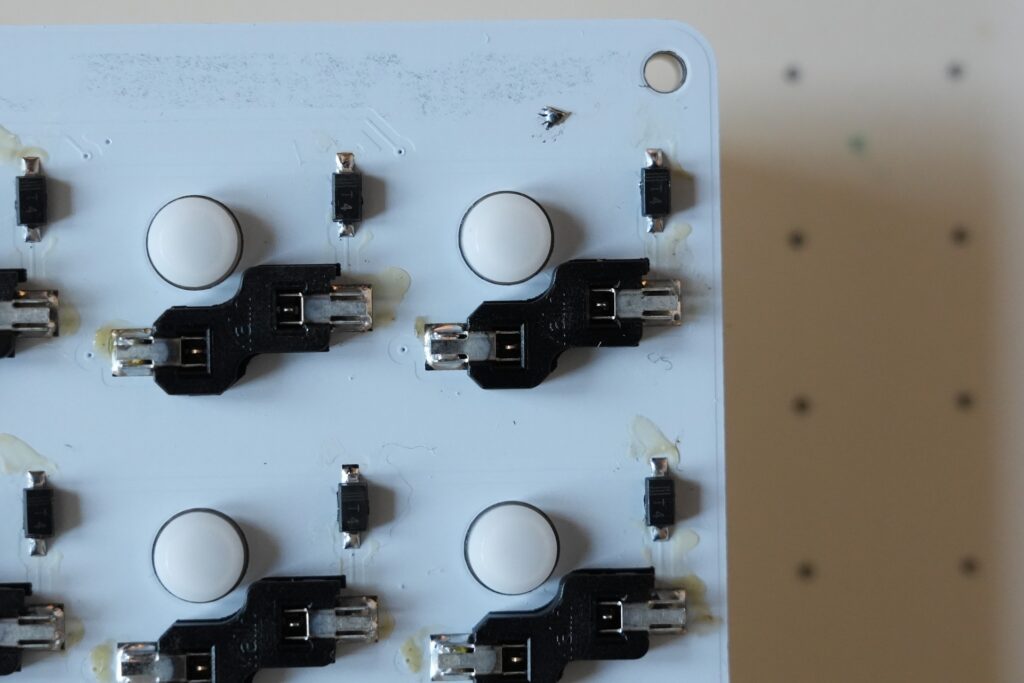

choc v2には向きがあります。スイッチの軸側が8角形になるようにして下さい。(シルク印刷の通り)
参考: Kailh Choc ソケットの方向について – Self-Made Keyboards in Japan
https://scrapbox.io/self-made-kbds-ja/Kailh_Choc_%E3%82%BD%E3%82%B1%E3%83%83%E3%83%88%E3%81%AE%E6%96%B9%E5%90%91%E3%81%AB%E3%81%A4%E3%81%84%E3%81%A6

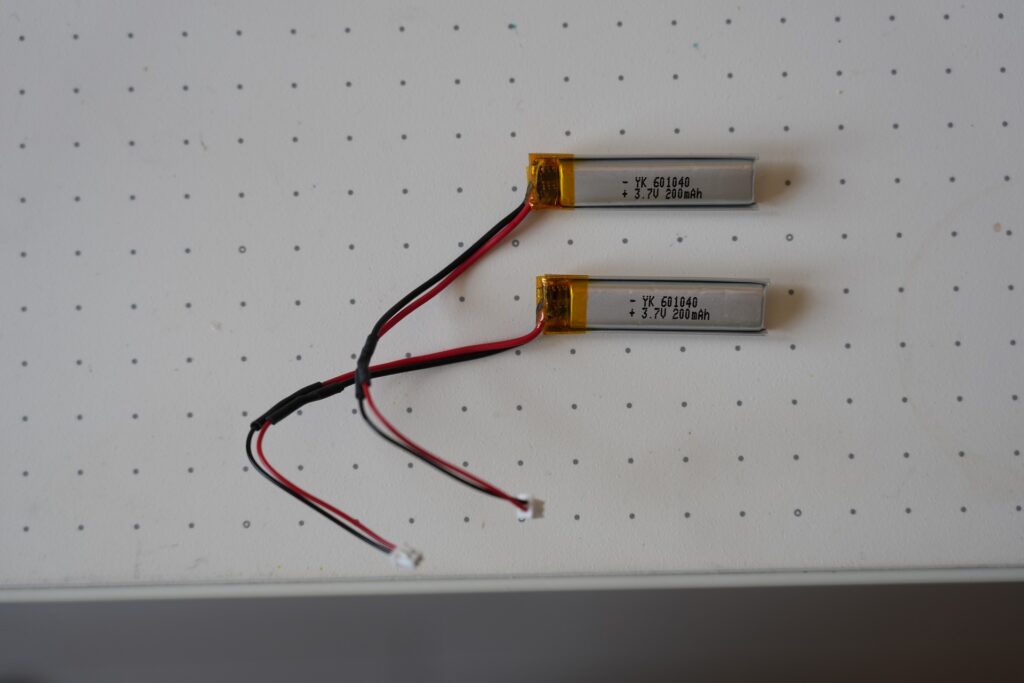

バッテリのサンプル

バッテリの極性とシルク印刷の極性を確実に合わせてください。赤が+とは限りません。

ZMK Firmware

GitHub

GitHub - nixiy/zmk-config-nickey: nickey nickey. Contribute to nixiy/zmk-config-nickey development by creating an account on GitHub.

forkしてご利用下さい。

参考: ZMKファームウェアのビルド方法｜はやしたろう
https://note.com/taro_hayashi/n/n3db1f6e36c55

備考

明らかな間違いや不具合を見つけた場合は、Discord Nickeyサーバまで連絡頂けると嬉しいです。

Discord

Discord - Group Chat That’s All Fun & Games Discord is great for playing games and chilling with friends, or even building a worldwide community. Customize your own space to talk, play, and hang out.

注意事項

• ※リポバッテリーは発火の危険性があります。正しく取り扱うよう注意してください。
• 不適切な取り扱いによる事故等の責任は負いかねます。
• 発煙が見られた場合は、直ちに使用を中止してください。
• ※3Dプリント品は精度にばらつきがあり、積層痕や細かいキズ等が含まれることがあります。別途お手元で研磨が必要な可能性がありますのでご了承願います。
• ※仕様や価格は予告なく変更されることがあります。
